SolidWorks – Ứng dụng hỗ trợ thiết kế cơ khí 3D

Các đặc điểm chính của SolidWorks:

– Thiết kế các đối tượng 3D rất chính xác.

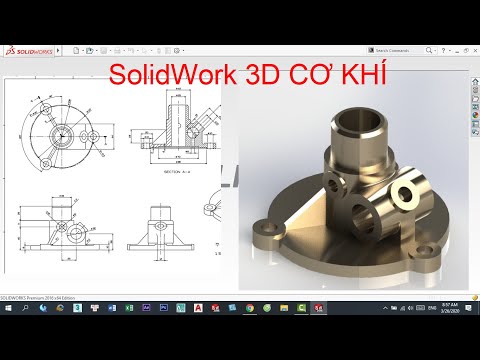

– Tạo bản vẽ 2D, hình ảnh và hoạt ảnh của đối tượng 3D.

– Hỗ trợ nhiều định dạng tệp 3D phổ biến.

– Kho tài nguyên thiết kế phong phú.

– Hỗ trợ cho các lĩnh vực đồ họa, cơ khí, nội thất….

Chi tiết tính năng của SolidWorks

1. Chức năng CAD.

Đã là dân kỹ thuật, ai cũng biết CAD là viết tắt của cụm từ tiếng Anh: Computer Aided Design, nghĩa là thiết kế có sự trợ giúp của máy tính. Hiểu một cách chung nhất, CAD tức là sử dụng máy tính trong quá trình phác thảo, dựng mô hình 3D, lắp ráp và xuất bản vẽ.

Theo phương pháp truyền thống, các bản vẽ kỹ thuật thường được vẽ bằng tay. Công việc này đòi hỏi rất nhiều công sức và thời gian, đặc biệt là những chi tiết phức tạp.

Vì vậy mà ngày nay CAD được sử dụng rộng rãi trong rất nhiều lĩnh vực mà không chỉ riêng trong lĩnh vực cơ khí sản xuất mà còn trong cả xây dựng, kiến trúc, mỹ thuật, thương mại, y học…

CAD chủ yếu được sử dụng trong thiết kế và phát triển sản phẩm. CAD chủ yếu dùng để thể hiện, mô phỏng mô hình 3D và bản vẽ 2D.

Nói về thị trường 3D CAD hiện nay thì thống trị vẫn là 3 nhà sản xuất là Dassault-CATIA, PTC – Pro/E, Siemens NX.

Phần mềm SolidWorks này có ưu điểm là giao diện đẹp, thân thiện, khả năng thiết kế nhanh hơn các phần mềm khác rất nhiều nhờ vào sự xắp xếp và bố trí các toolbar một cách có hệ thống và hợp lý.

2. Chức năng CAE.

Đây là một ưu điểm của hãng sản xuất, khi mà họ mua trọn gói bộ phần mềm phân tích cức kì nổi tiếng thế giới làCosmos để tích hợp và chạy ngay trong môi trường của solidworks.

Với modul phân tích của Solidworks là cosmos, chúng ta có thể thực hiện được những bài phân tích vô cùng phức tạp nhưng rất hay.

Dưới đây là liệt kê một vài bài toán mà tôi đã dùng để tính với COSMOS:
– Phân tích tĩnh học
– Phân tích động học
– Phân tích động lực học(bài toán phân tích ứng suất khi cơ cấu chuyển động – con lăn di chuyển trên ray).
– Phân tích dao động.
– Phân tích nhiệt học.
– Phân tích sự va chạm của các chi tiết.
– Phân tích thuỷ khí động học ( thông qua bài toán phân tích lượng nước chảy qua cái robine và bố trí quạt thông gió cho CPU máy tính nhằm tản nhiệt tốt hơn).
– Phân tích quá trình rót kim loại lỏng vào khuôn và mức độ gia nhiệt cần thiết cho quá trình đó.

3. Chức năng CAM.

Để dùng được chức năng này, chúng ta phải sử dụng một modul nữa của solidworks là SOLIDCAM.

SolidCam cho phép chúng ta lập trình gia công các chi tiết khi chúng ta đã thiết kế và xây dựng xong mô hình.

Đây là modul Cam của Solid chạy ngay trên giao diện của nó, việc sử dụng của SolidCam quả thật vô cùng thân thiện, và dễ sử.

4. Thiết kế lắp ghép và cụm lắp ghép

Các chi tiết 3D sau khi được thiết kế xong bởi tính năng thiết kế có thể lắp ráp lại với nhau tạo thành một bộ phận máy hoặc một máy hoàn chỉnh.

Tính năng này giúp bạn dễ dàng chỉnh sửa, thỏa sức sáng tạo và nghiên cứu dễ dàng cho những sản phẩm mới.

Từ phiên bản 2019 trở lên, SOLIDWORKS được bổ sung thêm nhiều tính năng hỗ trợ cho các lắp ghép lớn, tốc độ load nhanh và các tác vụ cho phép xem bản vẽ nhanh.

5. Xuất bản vẽ dễ dàng

Phần mềm SOLIDWORKS cho phép ta tạo các hình chiếu vuông góc các chi tiết hoặc các bản lắp với tỉ lệ và vị trí do người sử dụng quy định mà không ảnh hưởng đến kích thước.

Công cụ tạo kích thước tự động và kích thước theo quy định của người sử dụng. Sau đó nhanh chóng tạo ra các chú thích cho các lỗ một cách nhanh chóng.

Chức năng ghi độ nhám bề mặt, dung sai kích thước và hình học được sử dụng dễ dàng.

6. Cải tiến Quản lý dự án và quy trình

SOLIDWORKS Manage cung cấp công cụ quản lý dữ liệu, dự án, và quản lý quy trình trong một gói phần mềm quen thuộc. Các khả năng quản lý các dự án, và quản lý quy trình được thêm vào SOLIDWORKS PDM Professional.

7. Các tiện ích cải tiến

Online Licensing giúp cho việc sử dụng các license trên nhiều máy tính tiện lợi hơn trước rất nhiều. SOLIDWORKS Login sẽ chuyển các nội dung và cài đặt các tùy chịn đến bất kỳ máy tính nào được cài SOLIDWORKS, trong khi Admin Portal cho phép quản lý các sản phẩm và dịch vụ của SOLIDWORKS dễ dàng hơn.

8. Tính năng gia công

SOLIDWORKS là phần mềm CAD nền tảng, đối tác của nhiều giải pháp phần mềm CAM: SolidCAM, MasterCAM, PopCADCAM…

Từ năm 2017, SOLIDWORKSCAM được bổ sung, phát triển từ phần mềm CAMWorks.

9. Phân tích động lực học

SOLIDWORKS Simulation cung cấp các công cụ mô phỏng để kiểm tra và cải thiện chất lượng bản thiết kế của bạn. Các thuộc tính vật liệu, mối ghép, quan hệ hình học được định nghĩa trong suốt quá trình thiết kế được cập nhật đầy đủ trong mô phỏng.
