KiCad là một phần mềm mã nguồn mở và miễn phí được sử dụng để thiết kế các sơ đồ điện tử và thiết kế mạch in. Nó bao gồm một tập hợp 8 công cụ phần mềm: trình quản lý dự án KiCad, trình chỉnh sửa thành phần Eeschema, Pcbnew, Gerbview, Bitmap2Component, Máy tính PCB, Trình chỉnh sửa footprint PCB và Trình chỉnh sửa PI. Không những vậy KiCad còn có những tính năng cũng như ưu nhược điểm mà chúng ta nhất định phải biết, hãy cùng chúng mình tham khảo ngay phần bên dưới để rõ hơn nhé.
KiCad là gì?
KiCad là một công cụ phần mềm thiết kế mạch nguyên lý và mạch in (PCB) trong lĩnh vực điện tử mã nguồn mở.
KiCad là bộ phần mềm tự động thiết kế điện tử, hỗ trợ người dùng thiết kế sơ đồ điện tử và bảng mạch in kèm theo nhiều thông số chuyên dụng.
Trình chỉnh sửa sơ đồ tích hợp trong phần mềm KiCad cho phép lập cấu hình cài đặt trang hiện tại, thực hiện các hành động chỉnh sửa cơ bản (cut, sao chép, dán, xóa), undo và redo, phóng to/thu nhỏ, vẽ dây và đường dẫn ở mọi hướng.
Hơn thế nữa, KiCad còn cho phép người dùng chèn nhãn, thêm điểm nút, kiểm tra tính hợp lý của mạch bằng cách thực hiện các kiểm thử, hiển thị thông tin về toàn bộ lỗi và cảnh báo, lựa chọn đơn vị đo, in bảng mạch và lựa chọn các thành phần từ thư viện.
KiCad hỗ trợ đăng tải file NET và xem footprint được chọn, ghi lại macro, gán phím nhanh (hotkey) và lưu dự án đã tạo thành file ZIP.
Các tính năng của KiCad
1. Những tính năng chính của phần mềm KiCad
– Hỗ trợ thiết kế sơ đồ điện tử và bảng mạch in
– Tích hợp trình chỉnh sửa sơ đồ
– Thực hiện các kiểm thử để kiểm tra tính hợp lý của mạch
– Mở file Gerber và xây dựng netlist
– Hỗ trợ đăng tải file NET và lưu dự án thành file ZIP
2. Chụp giản đồ

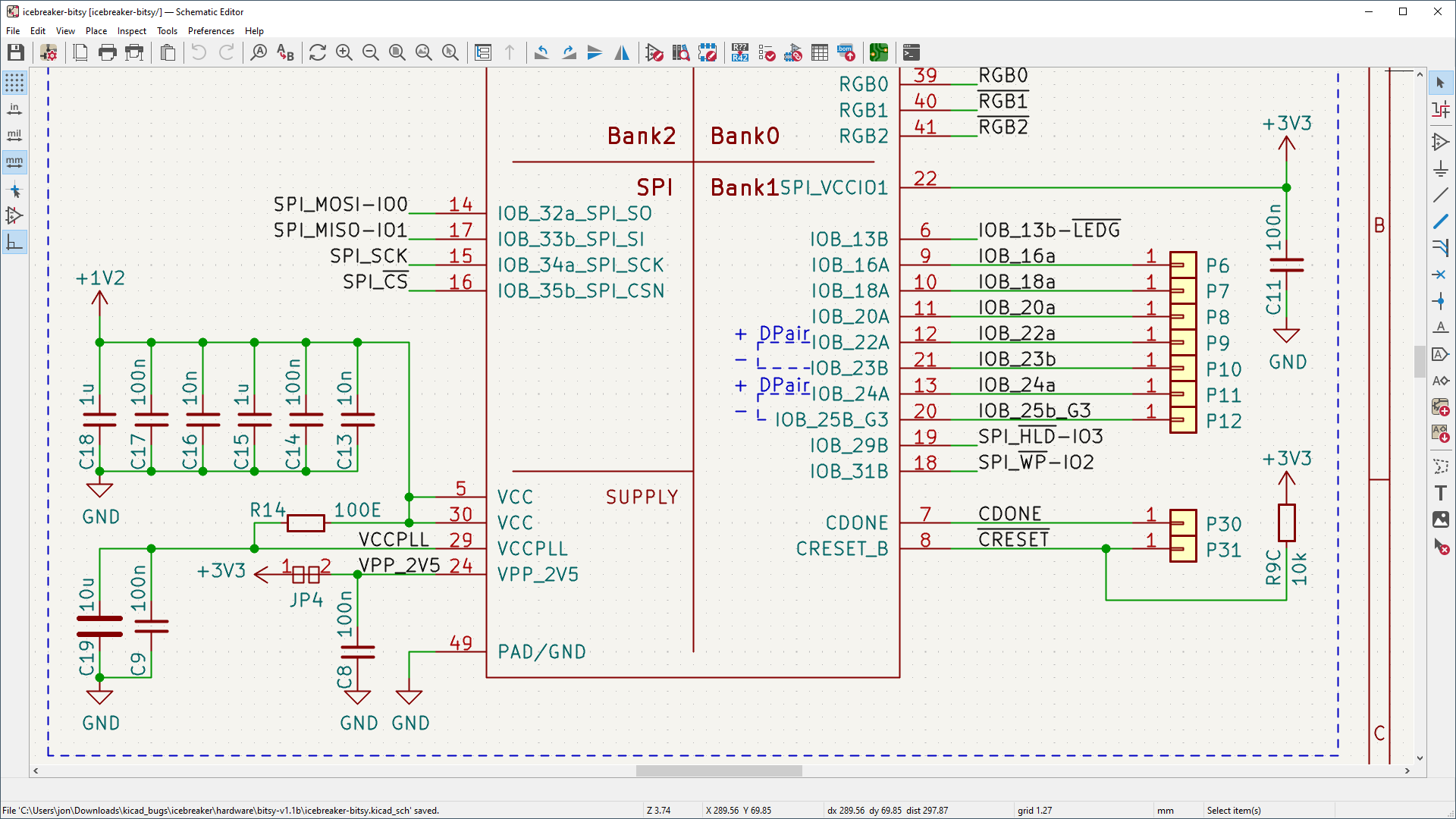

Trình chỉnh sửa sơ đồ của KiCad hỗ trợ mọi thứ từ sơ đồ cơ bản nhất đến thiết kế phân cấp phức tạp với hàng trăm trang tính.
Tạo các biểu tượng tùy chỉnh của riêng bạn hoặc sử dụng một số trong số hàng nghìn biểu tượng được tìm thấy trong thư viện KiCad chính thức.
Xác minh thiết kế của bạn với trình mô phỏng SPICE tích hợp và trình kiểm tra quy tắc điện.
Khả năng nắm bắt giản đồ của KiCad rất hiệu quả, với tất cả các công cụ bạn có thể mong đợi cho một tác vụ như vậy. Giao diện tập trung vào năng suất.
Không có giới hạn về độ phức tạp, vì các thiết kế lớn có thể được chia thành các tập con phân cấp. Có nhiều tùy chọn xuất khác nhau (PDF, SVG, HPGL, Postscript).
Kiểm tra quy tắc điện
Kiểm tra quy tắc điện (ERC) tự động xác minh các kết nối sơ đồ của bạn. Nó kiểm tra xung đột chân đầu ra, thiếu trình điều khiển và chân không kết nối.
Xuất danh sách mạng
Xuất danh sách mạng ở các định dạng như:
✔ Pspice
✔ Cadstar
✔ PcbNew
✔ XML “Chung”
Hóa đơn nguyên vật liệu
Việc tạo BOM có thể mở rộng thông qua các tập lệnh Python hoặc XSLT, cho phép nhiều định dạng có thể định cấu hình.
Thư viện tích hợp
KiCad đi kèm với một thư viện khổng lồ các biểu tượng, dấu chân và các mô hình 3D phù hợp. Họ là cộng đồng được duy trì vì vậy họ không ngừng cải thiện.

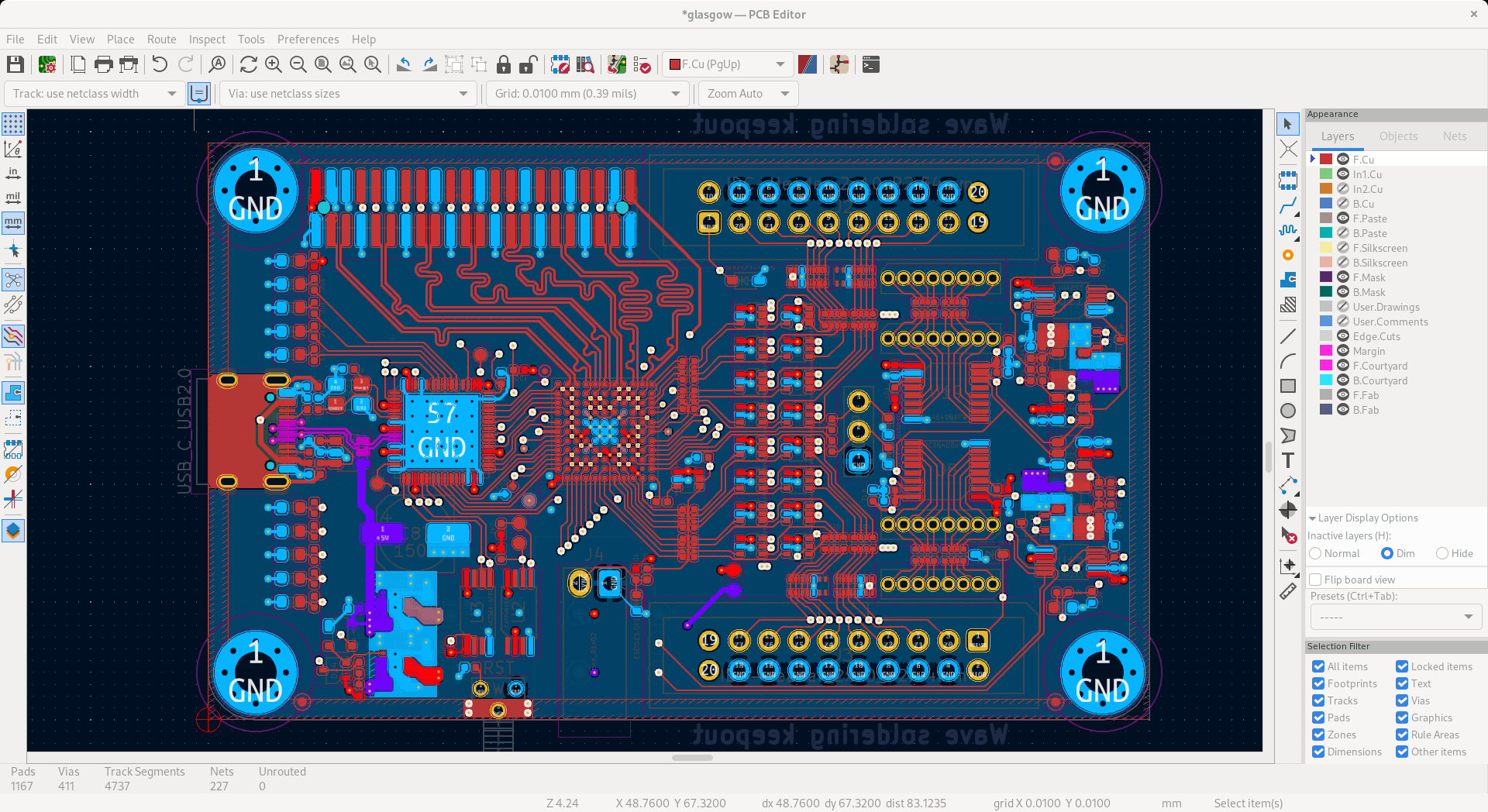

3. Bố cục PCB

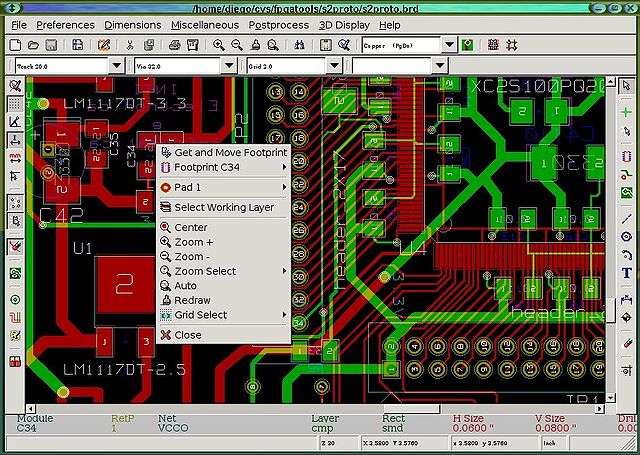

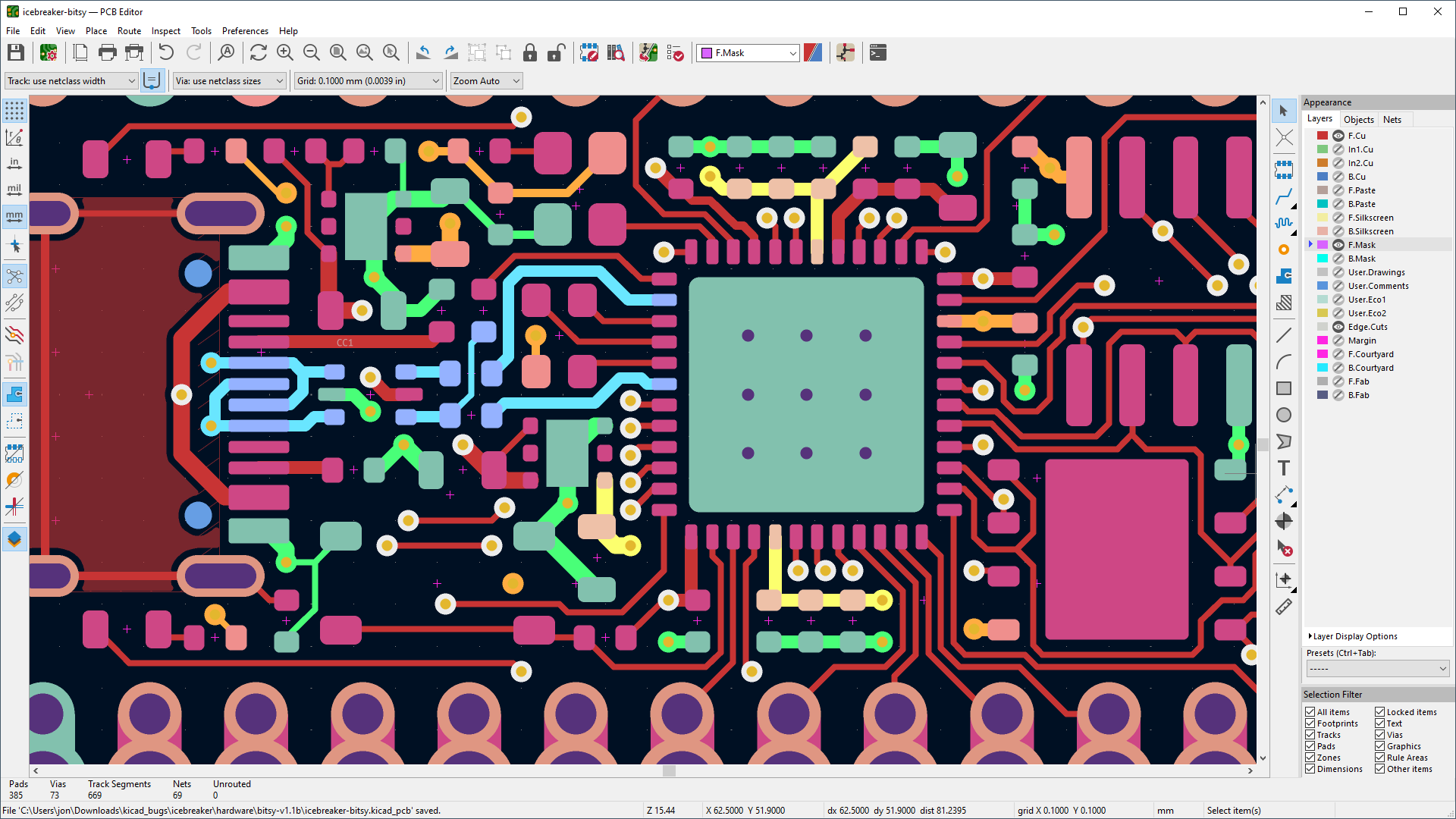

Trình chỉnh sửa PCB của KiCad đủ khả năng tiếp cận để giúp thiết kế PCB đầu tiên của bạn trở nên dễ dàng và đủ mạnh cho các thiết kế hiện đại phức tạp.
Bộ định tuyến tương tác mạnh mẽ và các công cụ trực quan hóa và lựa chọn được cải tiến giúp các tác vụ bố trí trở nên dễ dàng hơn bao giờ hết.
Bộ định tuyến tương tác
Công cụ hiện đại này sẽ giúp bạn sắp xếp bảng nhanh hơn.
Nhanh chóng hoán đổi giữa ba chế độ định tuyến khác nhau tuân theo DRC của bạn:
Đánh dấu va chạm – Hiển thị nơi các dấu vết bạn đặt xuống gây trở ngại cho người khác thông qua đánh dấu đơn giản Đẩy – Loại bỏ các dấu vết và vias đang can thiệp vào bản nhạc mới của bạnWalkaround – Thực hiện những nỗ lực tốt nhất để vẽ dấu vết cho con trỏ chuột của bạn trong khi đi xung quanh chướng ngại vật
Tích hợp trình chỉnh sửa giản đồ
Chỉ với một cú nhấp chuột, bạn có thể “thăm dò chéo” giữa sơ đồ và pcb và chuyển đến các thành phần trong PCB.
Ngoài ra, bạn có thể cập nhật PCB từ sơ đồ chỉ trong một vài cú nhấp chuột nhanh chóng.
Kiểm tra quy tắc thiết kế (DRC) với hỗ trợ tập lệnh
Định cấu hình một bộ quy tắc thiết kế tiêu chuẩn thường thấy trong các công cụ Thiết kế PCB hoặc viết các quy tắc tùy chỉnh của riêng bạn cho phép bạn kiểm tra sự kết hợp phức tạp hơn của các điều kiện bố cục để giúp bạn dễ dàng tạo ra các thiết kế chất lượng cao.
Nhập / di chuyển từ các công cụ CAD khác
KiCad hiện hỗ trợ các thiết kế PCB từ:
✔ P-CAD 200x ASCII
✔ Altium Circuit Maker
✔ Altium Circuit Studio
✔ Nhà thiết kế Altium
✔ CADSTAR..v.v..
✔ Fabmaster

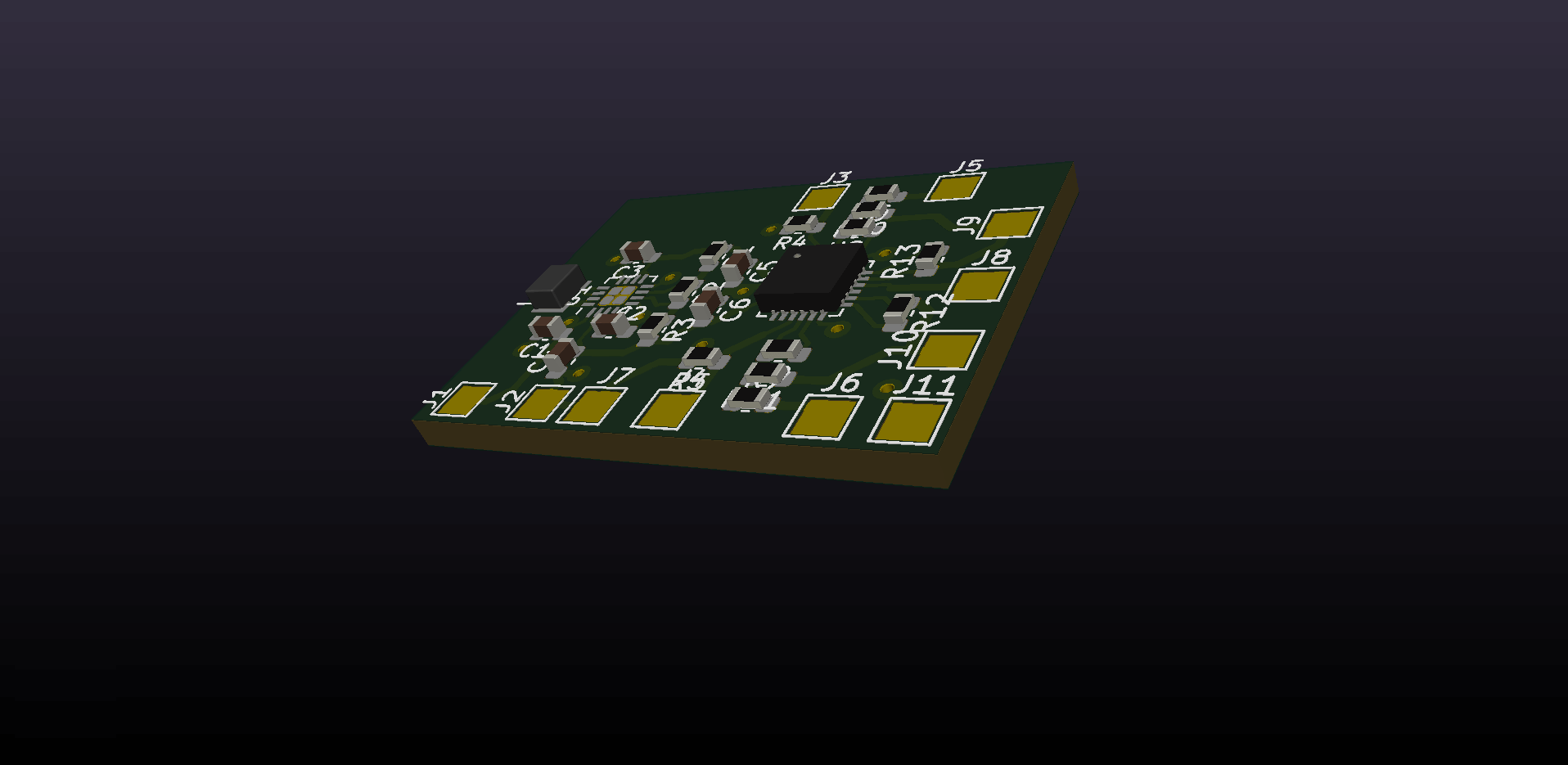

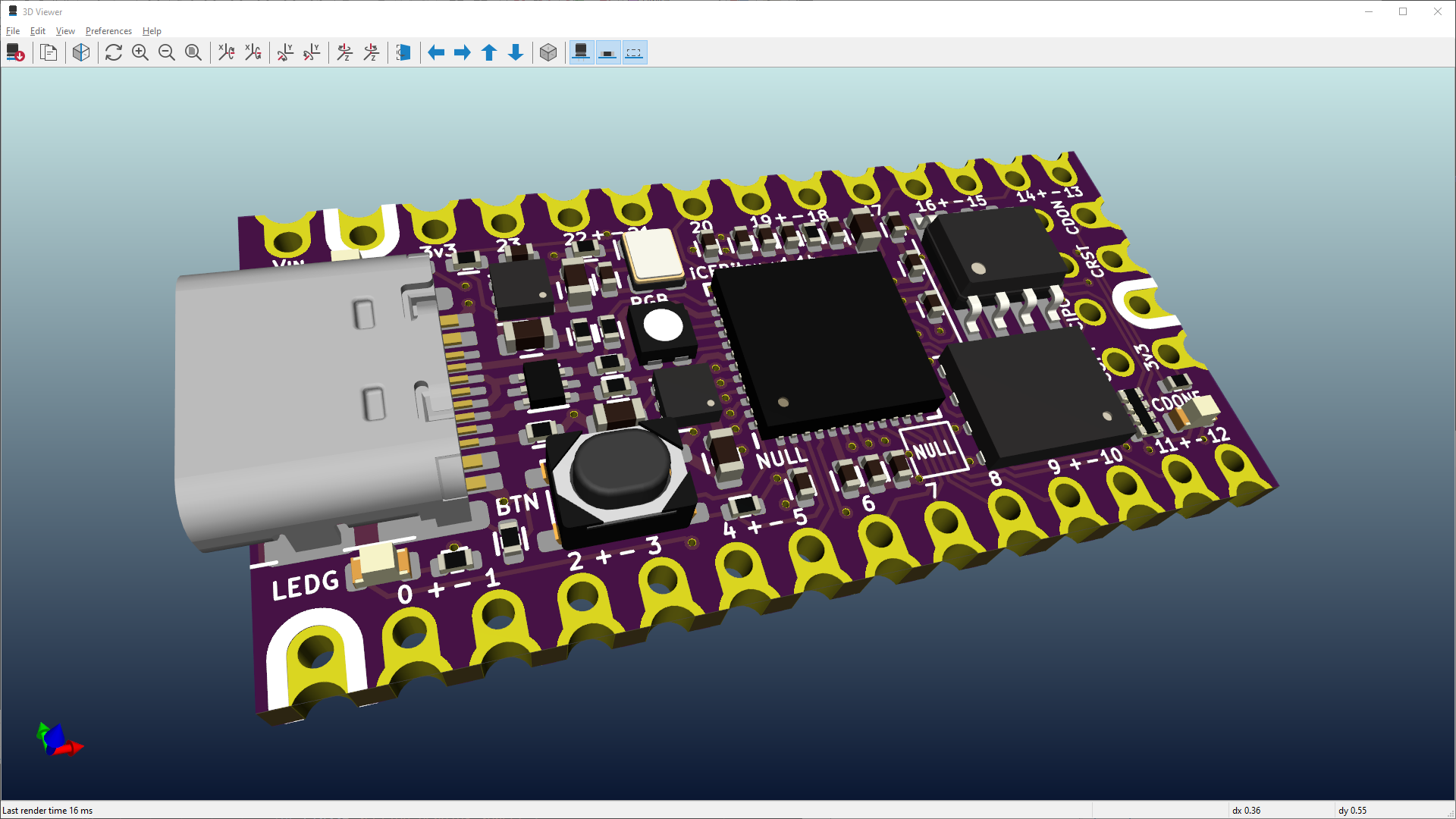

4. Trình xem 3D

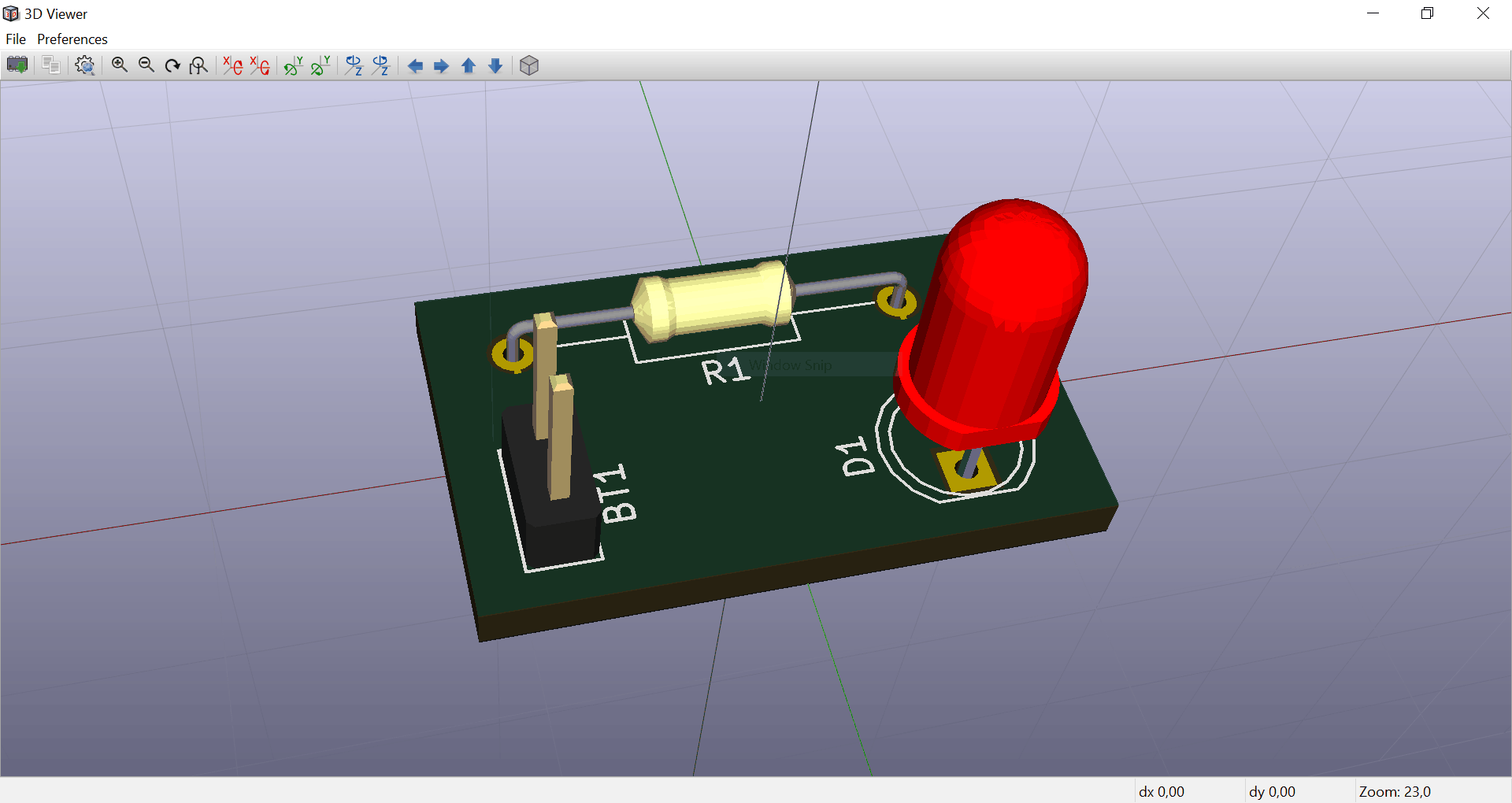

Trình xem 3D của KiCad cho phép dễ dàng kiểm tra PCB của bạn để kiểm tra độ phù hợp cơ học và xem trước thành phẩm của bạn.

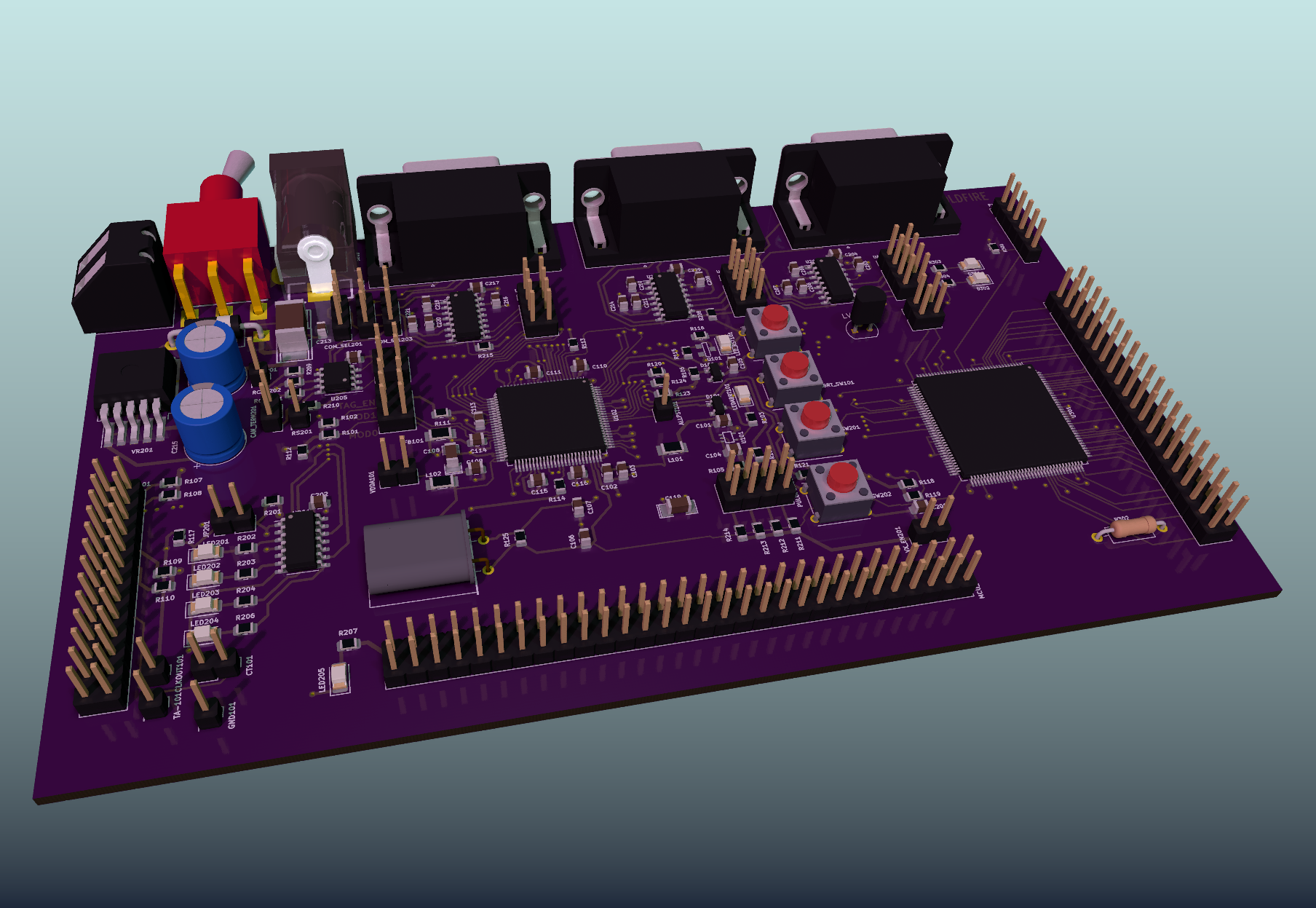

Một raytracer tích hợp với ánh sáng có thể tùy chỉnh có thể tạo ra những hình ảnh chân thực để thể hiện tác phẩm của bạn.

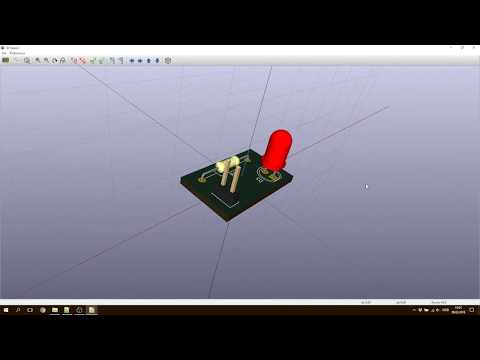

Video về KiCad

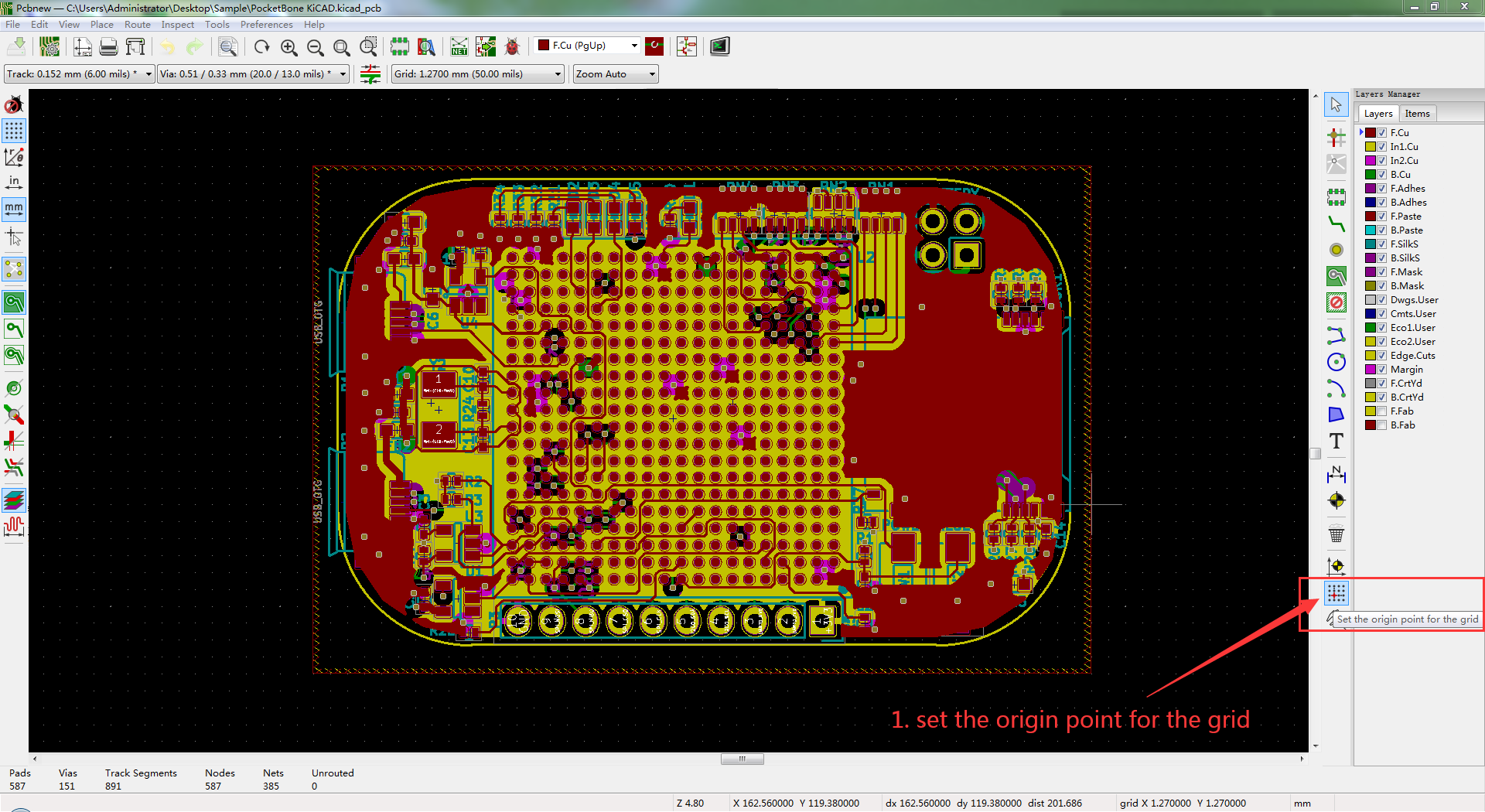

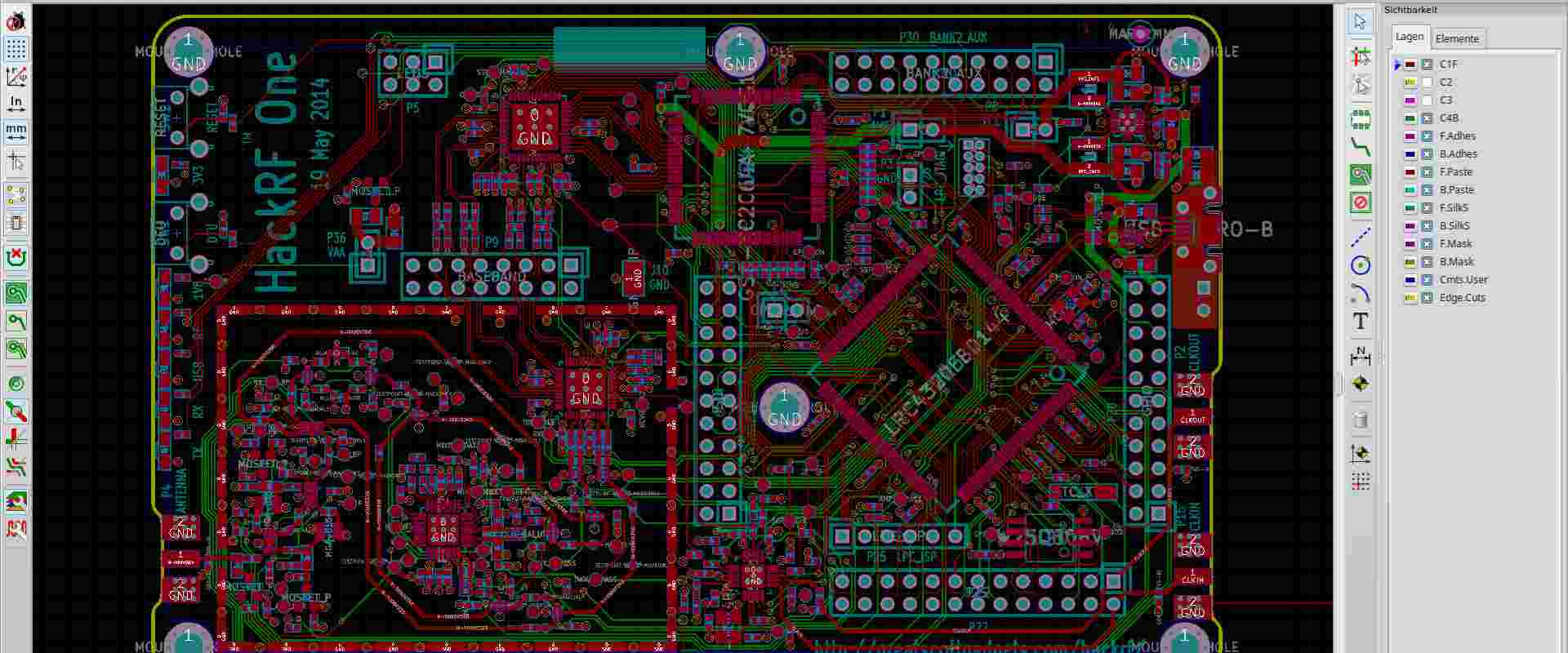

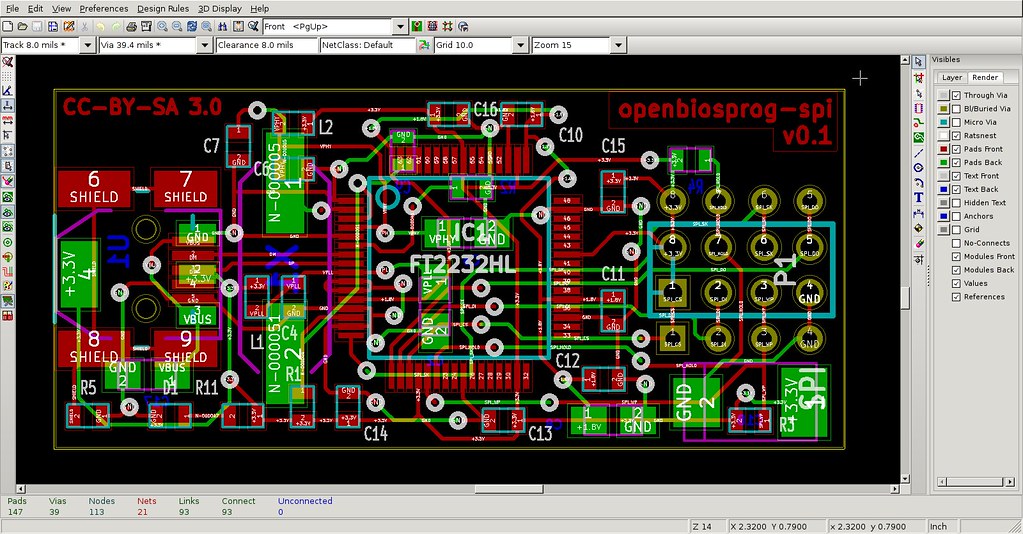

Ảnh màn hình
Demo về KiCad
Để tiến hành demo trải nghiệm tính năng của phần mềm bạn có thể truy cập tại https://www.kicad.org/
Hoặc liên hệ Muakey.vn để được hỗ trợ qua hotline: 0373.454.270
Trân trọng!
Bảng giá tại KiCad
Phần mềm hỗ trợ dùng miễn phí. Khuyến khích bạn nên sử dụng phiên bản trả phí để có thể sử dụng đầy đủ bộ tính năng hoàn hảo của nó.
Lưu ý: Vui lòng liên hệ với Muakey.vn chúng tôi nếu bạn có nhu cầu mua các phần mềm khác và để sở hữu mức giá ưu đãi tốt nhất nhé!
Ưu – Nhược điểm của KiCad
1. Ưu điểm
✔️ Linh hoạt, mượt mà
✔️ Cấu hình tốt
✔️ Giao diện trực quan, dễ dàng sử dụng đối với mọi người dùng.
2. Nhược điểm
❌ Hơi phức tạp đối với người dùng mới
Đánh giá từ người dùng Social
Nhiều doanh nghiệp, cá nhân đã và đang sử dụng KiCad mỗi ngày và mang đến những bình luận tích cực. Chúng tôi mong rằng bạn sẽ trở thành một trong số đó, chúc các bạn có được những chiến dịch tuyệt vời!
Tổng kết
Vậy là chúng ta đã cùng nhau điểm qua thông tin chi tiết về phần mềm KiCad. Hy vọng từ đây bạn có thể có thêm những thông tin hữu ích về phần mềm này để có thể cân nhắc cho mình sự lựa chọn phù hợp nhất
